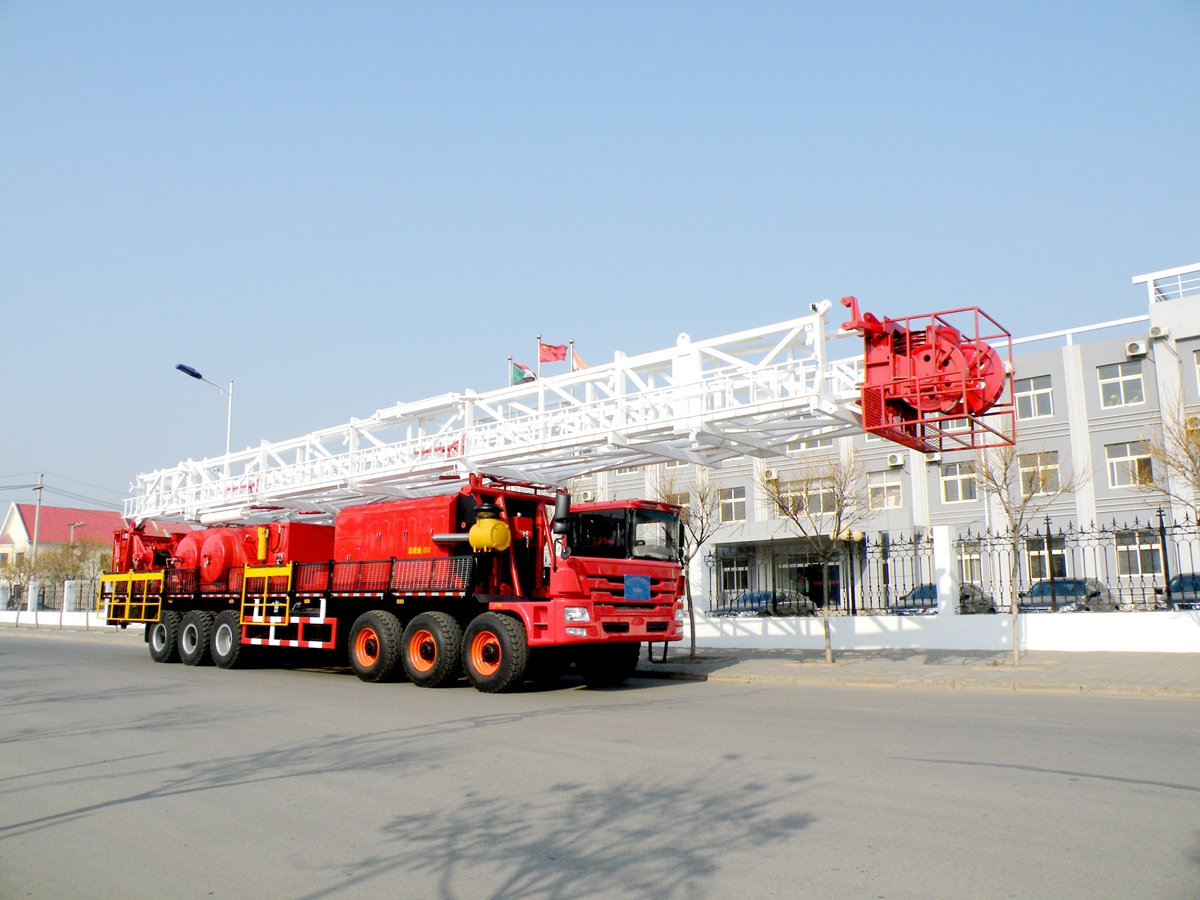

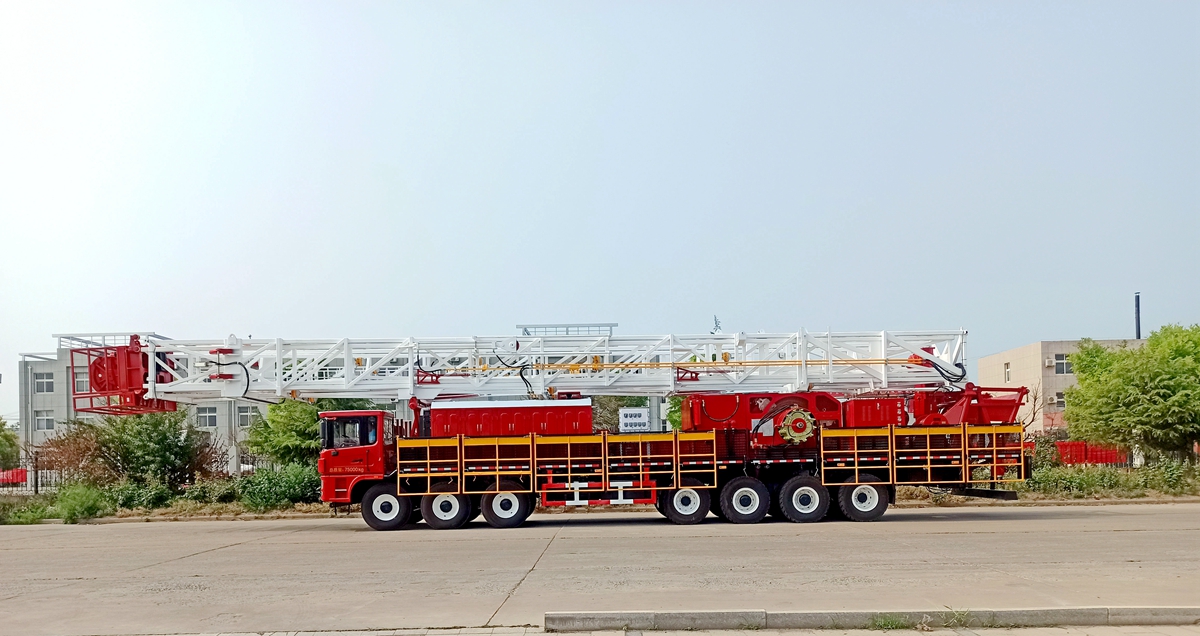

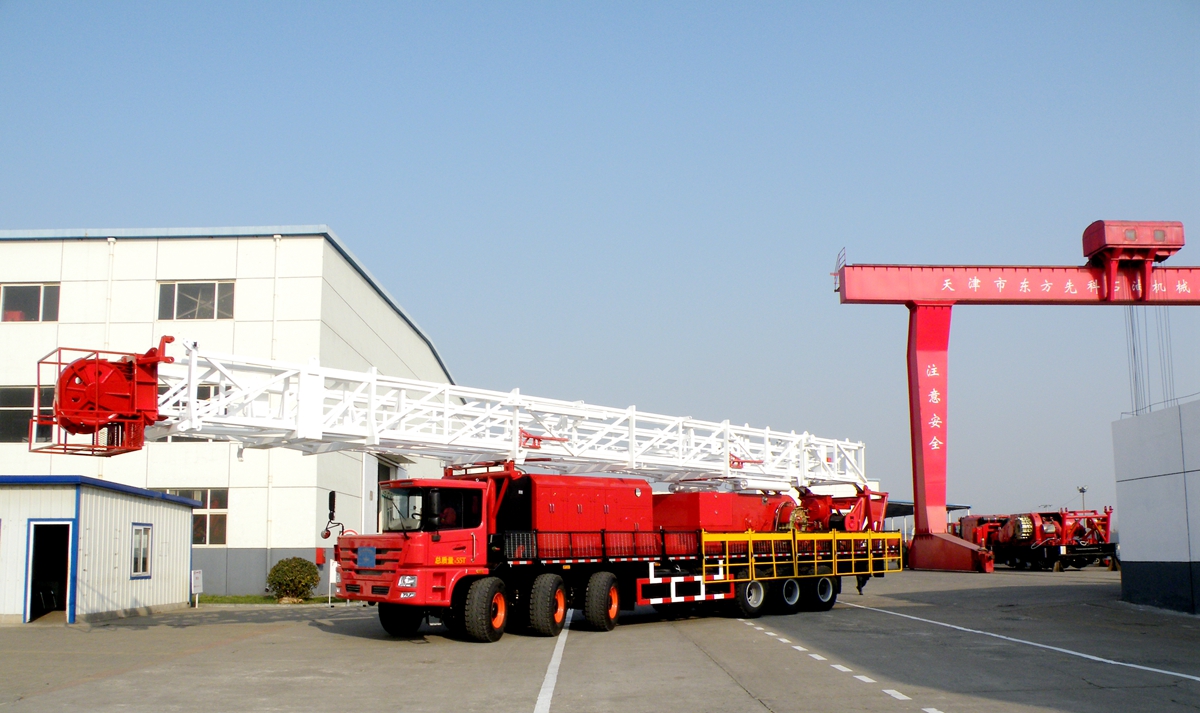

車裝鉆機是將動力系統、絞車、井架、游車系統及傳動系統等部件安裝于自走式底盤上。整機具有結構緊湊，集成度高，占地面積小，移運快捷，搬遷效率高等特點。
車裝鉆機是將動力系統、絞車、井架、游車系統及傳動系統等部件安裝于自走式底盤上。整機具有結構緊湊，集成度高，占地面積小，移運快捷，搬遷效率高等特點。
| 序號 | 產品型號 | ZJ10 | ZJ15 | ZJ20 | ZJ30 | ZJ40 | ZJ40(250) |
|---|---|---|---|---|---|---|---|
| 1 | 最大鉤載 kN | 900 | 1350 | 1600 | 1800 | 2250 | 2500 |
| 2 | 鉆井深度(114mm鉆桿) m | 1000 | 1500 | 2000 | 3000 | 4000 | 4500 |
| 3 | 發動機功率 kW | 294 | 405 | 485 | 405×2 | 485×2 | 485×2 |
| 4 | 游動系統繩數 | 6 | 8 | 8 | 10 | 10 | 10 |
| 5 | 鋼絲繩直徑 mm | φ26 | φ26 | φ29 | φ32 | φ32 | φ32 |
| 6 | 井架高度 m | 21252931 | 3335 | 3536 | 3839 | 3839 | 3839 |
| 7 | 鉆臺高度 m | 2.73.7 | 3.74.5 | 4.556 | 66.8 | 66.87.5 | 66.87.5 |
| 8 | 轉盤開口直徑 mm | 444.5 | 444.5 | 444.5 | 698.5 | 698.5 | 698.5 |
| 9 | 底盤驅動型式 | 8×810*8 | 10×8 | 12×8 | 14×8 | 14×10 | 14×10 |
| 10 | 排放標準 | 國Ⅵ | 國Ⅵ | 國Ⅵ | 國Ⅵ | 國Ⅵ | 國Ⅵ |
? 產品系列齊全，可滿足1000m-4000m的鉆井作業需求。
? 根據不同地區的排放要求，發動機選用卡特、康明斯、濰柴等國際知名品牌，最高滿足國六排放等級。
? 傳動系統采用Allison液力機械傳動箱,為柔性連接。具有傳動平穩，沖擊性小，使用壽命長的特點。
? 自制重載石油專用車底盤，采用了重載寬距車橋、低斷面輪胎、高強度主梁、液壓助力轉向、雙管路制動系統等車輛設計技術。具有優異的越野性、機動性和安全性，滿足油田復雜路況。
? 絞車零部件設計制造符合API 7K規范；主剎車可選用帶式剎車和液壓盤式剎車；輔助剎車可選用氣控推盤式剎車、氣動鉗盤剎車、水剎車等；可選配撈砂滾筒。
? 井架為前開口、雙節套裝前傾式桅形井架，液壓起放及伸縮。設計制造符合API 4F規范。
? 鉆臺為兩體伸縮式或平行四邊形結構，便于運輸?shù)跹b，臺面尺寸和高度可按用戶要求定制。
? 轉盤傳動箱可實現正倒檔，適應正反扣鉆桿旋轉作業，配備反扭矩釋放裝置以保證鉆桿變形能安全釋放。
? 電、氣、液路系統集中控制，主要元件采用進口知名品牌元件。
? 可選擇多項人性化設計，包括新型駕駛室、新型動力轉向機、井架自動鎖銷、天車和絞車集中潤滑系統、井架伸縮到位報警系統、剎車?yán)鋮s系統報警系統。
? 可定制高寒、沙漠、高原、灘涂等特殊環境要求的產品。
